双绞线/网线连接方法

评分

1.    网线接法
网线(双绞线)的制作方式有两种国际线序标准:EIA/TIA568A 和 EIA/TIA568B。将水晶头有针脚的一方向上(插销朝下),使方形孔一端对着自己;或者将水晶头插销朝上面向自已(就当插到自已嘴里);此时,最左边的是第1脚;最右边的是第8脚;其余依次排列。

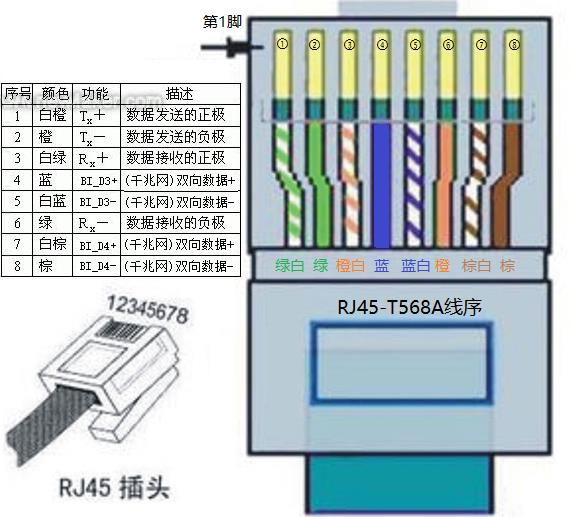

▲T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

▲T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。


双绞线的连接方法也主要有两种:分别为直通线缆、交叉线缆。直通线缆就是水晶头两端接头采用相同的线序即可,为符合国际标准,两边最好同时采用T568A或者T568B的接法。对于交叉电缆,水晶头一端采用T586A或者T568B的标准制作,而另一端要求收发交叉,即1对3、2对6、4对7、5对8,若一头按T568B标准接法,则另一头交叉后为1-绿白、2-绿、3-橙白、4-棕白、5-棕、6-橙、7-蓝、8-蓝白。
千兆网络线必须使用所有8根线芯,而百兆网线实际只用4根芯:即第1、第2、第3、第6,其中1和2是差分发送信号线,3和6是差分接收信号线,其余4根线在百兆网络中不起任何作用。对于直接网线,不管千兆或是百兆,只要网线两接头的线序完全相同即可。对于交叉线,千兆网线的交叉线可以兼容百兆网线,反之不行,因为百兆交叉线只要4根线交叉连接(1对3;2对6);而千兆交叉线要全部交叉(1对3;2对6;4对7;5对8)。
▲百兆网只须使用1236这四跟线收发数据,最大数据传输速度12.5MB/s;
▲千兆网必须使用全部8根线收发数据,最大数据传输速度125MB/s以上。
▲关于300M无线路由器的概念:无线用户之间达到最大300Mb/s带宽;无线与有线用户之间受有线接口(100Mb/s)的瓶颈限制,最大只能达到100Mb/s带宽;

2.    网线测线仪一般使用方法:
可以对双绞线的各信号线进行逐根(对)的测试,并可区分判定哪一根(对)错线,短路和开路。设备电源通常为DC 9V叠层(方块)电池, 耗电25MA左右。
    双绞线测试\方法:打开电源,将网线插头分别插入主测试器和远程测试器。在正常情况下,主机指示灯从1至8逐个顺序闪亮(表示主机按物理接入顺序扫描各信号线),远程测试器:
1-2-3-4-5-6-7-8-G(RJ45)
1-2-3-4-5-6------(RJ12)
1-2-3-4----------(RJ11)
若接线不正常,按下述情况显示:
(1) 线序错误:如果远程测试器与主测试器的指示灯闪亮顺序不一致(主机灯始终按顺序闪亮),说明两边线序不一致,远程指示灯的闪亮顺序吻合错乱的线序。如果远程也是从1至8依次闪亮,说明是直连线;如果远程指示灯应该是按着3、6、1、4、5、2、7、8的顺序逐个闪亮,说明是百兆(半)交叉线(1对3;2对6);如果远程指示灯应该是按着3、6、1、7、8、2、4、5的顺序逐个闪亮,说明是千兆(全)交叉线(1对3;2对6;4对7;5对8)。
(2)断路错误:当某根信号线断路时,主测试仪和远程测试对应位置的指示灯都不亮。
(3)短路错误:主测试仪的指示灯仍然按着从1到8的顺序逐个闪亮,而远程测试端两根短路线所对应的指示灯将被同时点亮,若有3根以上(含3根)短路时则所有短路的几条线号的灯都不亮,其余指示灯仍按正常的顺序逐个闪亮。
