USB接口标准与接口类型
评分
USB是通用串行总线的英文缩写,是Intel公司开发的总线架构,使得在计算机上添加串行设备非常容易。 根据时代发展,USB协议规范(接口标准、协议版本)经历了一代USB 1.0、第二代USB 2.0和第三代USB 3.0,这是从时间维度上来看的; 但是每一代USB接口针对不同的设备又细分出来具体的型号,如USB Type A/B/C/Mini/Micro。
USB 1.0/2.0/3.0的含义
USB 1.0
USB规格第一次是于1995年,由Intel、IBM、Compaq、Microsoft、NEC、Digital、North Telecom等七家公司组成的USBIF(USB Implement Forum)共同提出,USBIF于1996年1月正式提出USB1.0规格,频宽为1.5Mbps.不过因为当时支持USB的周边装置少的可怜,所以主机板商不太把USB Port直接设计在主机板上。
USB 2.0
USB2.0技术规范是有由Compaq、Hewlett Packard、Intel、Lucent、Microsoft、NEC、Philips共同制定、发布的,规范把外设数据传输速度提高到了480Mbps,是USB 1.1设备的40倍!2000年制定的USB 2.0标准是真正的USB 2.0,被称为USB 2.0的高速(High-speed)版本,理论传输速度为480 Mbps.
USB 3.0
USB 3.0是最新的USB规范,该规范由英特尔等公司发起,USB3.0的最大传输带宽高达5.0Gbps(640MB/s),USB3.0 引入全双工数据传输。5根线路中2根用来发送数据,另2根用来接收数据,还有1根是地线。也就是说,USB 3.0可以同步全速地进行读写操作。

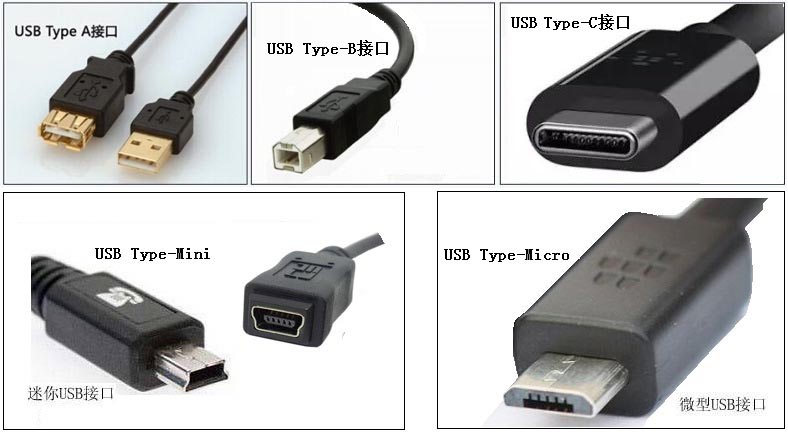

USB接口类型
